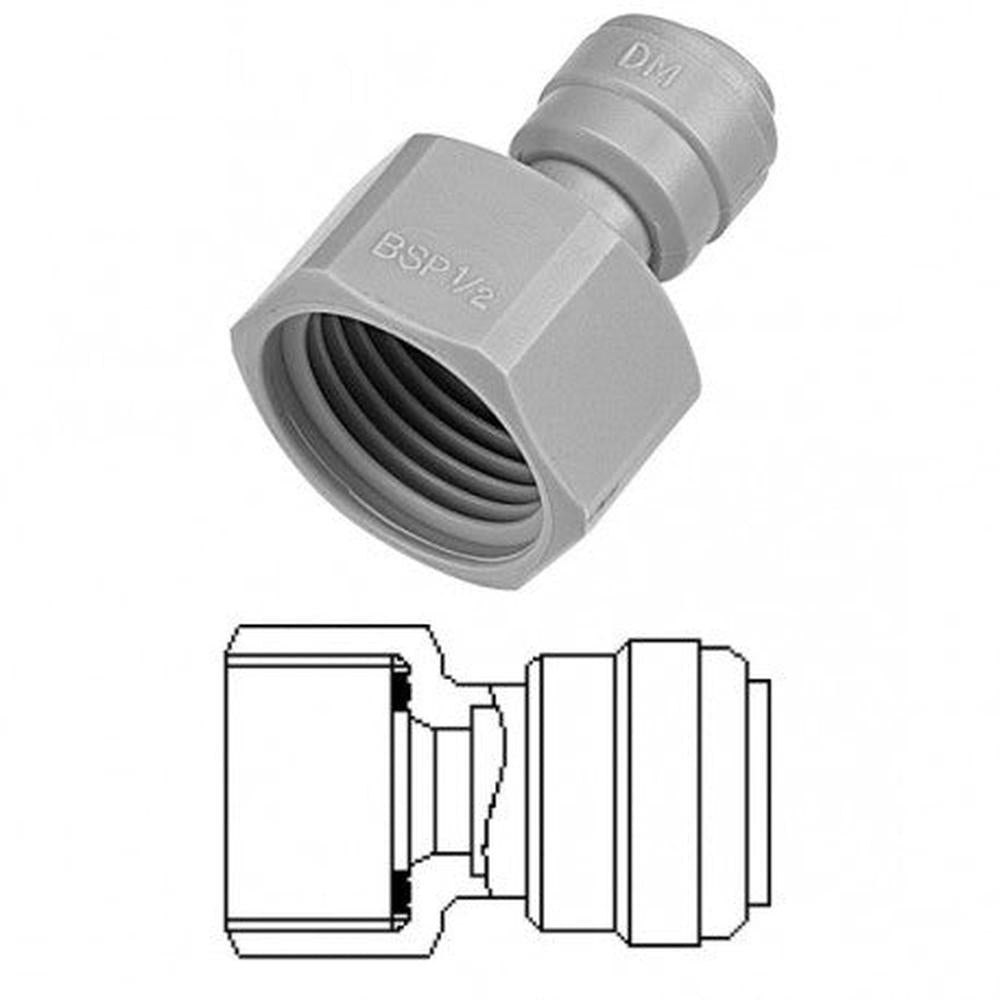

DMfit Overgang – push-fit til innvendig BSP-gjenge (flat)

Overgang fra DMfit push-fit til innvendig BSP(P)-gjenge (parallell) av «flat»-typen. Den tetter mot en flat flate med pakning, ikke i selve gjengen. Brukes når slangen skal kobles til en utvendig BSP-gjenge – for eksempel en gjennomføring (shank), kran eller et filterhus med BSP-gjenge.

Varianter

• AFAB0507F: 5/16" OD-slange → 1/2" BSP
• AFAB0607F: 3/8" OD-slange → 1/2" BSP
• AFAB0508F: 5/16" OD-slange → 5/8" BSP
• AFAB0608F: 3/8" OD-slange → 5/8" BSP
• AFAB0708F: 1/2" OD-slange → 5/8" BSP

Sjekk gjengen på utstyret ditt før du velger: har gjennomføringen eller kranen 5/8" BSP, velg en 5/8"-variant. 1/2" BSP og 5/8" BSP er ulike gjenger.

Godt å vite

Tommemål er utvendig diameter (OD) på slangen: 1/4" = 6,35 mm, 5/16" = 7,94 mm, 3/8" = 9,53 mm, 1/2" = 12,7 mm. 5/16" er 7,94 mm. I DMfit-katalogen står 5/16" og 8 mm på samme linje i OD-toleransetabellen (±0,1 mm), mens tomme- og metriske koblinger fortsatt er egne fargeserier. Avviket alene beviser ikke ukompatibilitet – og det gir heller ingen lekkasje- eller drop-in-garanti. DMfit garanterer ikke andre slanger enn egne. Etter DMfits katalog (januar 2025) er arbeidstrykket for tommekoblinger 5/32"–3/8" 16 bar ved 1–20 °C og 10 bar ved 65 °C; for 1/2" er det 11 bar ved 1–20 °C og 7 bar ved 65 °C. Ikke bruk over 65 °C.

DMfit oppgir at materialene i katalogserien oppfyller blant annet FDA og NSF-51/61, WRAS, ACS, KTW og DVGW-W270 for kontakt med næringsmidler og drikkevann. Det er ikke det samme som at hver SKU er sertifisert som drikkevannsinstallasjon.

Spørsmål og svar

Trenger jeg pakning?
Ja. Flat-typen tetter mot en flat flate, så det må være en egnet flatpakning eller O-ring mellom overgangen og motstykket.

Passer den på NPT eller konisk BSPT?
Den er laget for parallell BSP(P). DMfit har egne overganger for NPTF og konisk BSP; denne er ikke beregnet for dem.
